Energiespeicher

Der Energiespeicher speichert Energie in Form Volumenanteile Heizmedium mit Temperaturdifferenz. Zur Erhaltung der Temperaturdifferenz bildet der Speicher über hydraulische Einbauten eine Temperaturschichtung. Energiespeicher mit einer Temperaturzone werden an das 2-Leiternetz angeschlossen. Energiespeicher in zwei Temperaturzonen besitzen einen weiteren Anschluss im Speicherbereich, welcher an einen Leiter in einem weiteren Temperaturniveau angeschlossen wird.

Beispiele

1911192

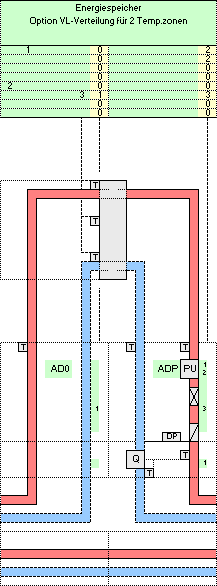

Ein Energiespeicher in einer Temperaturzone (ESP) (Bild 19.1)
Der Energiespeicher speichert Wärmeenergie und gleicht damit zeitliche Unterschiede zwischen Wärmeerzeugung und Wärmenutzung aus. Für den Anschluss der Baugruppe an das Netz werden je nach Betriebsart die Teil-Baugruppe ADN oder ADP verwendet.

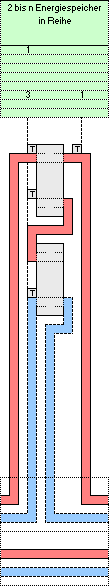

Zwei Energiespeicher in Reihe in einer Temperaturzone (2ESP) (Bild 19.2)
Der Energiespeicher speichert Wärmeenergie und gleicht damit zeitliche Unterschiede zwischen Wärmeerzeugung und Wärmenutzung aus. Zwei oder mehr Speicher werden in Reihe geschalten. Die Reihenschaltung verbessert den Speicherwirkungsgrad und erhöht die Druckverluste. Für den Anschluss der Baugruppe an das Netz werden je nach Betriebsart die Teil-Baugruppe ADN oder ADP verwendet.
